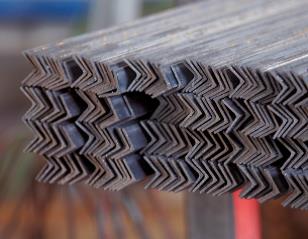

ΣΙΔΗΡΟΓΩΝΙΕΣ

ΔΙΑΣΤΑΣΕΙΣ ΕΛΑΣΜΑΤΟΣ: 25X25X3mm, 30X30X3mm, 35X35X3mm, 40X40X3mm, 40X40X4mm, 50X50X5mm
ΔΙΑΘΕΣΙΜΑ ΥΨΗ: 1,00m, 1,20m, 1,50m, 1,80m, 2,00m, 2,40m
ΚΑΤΟΠΙΝ ΠΑΡΑΓΓΕΛΙΑΣ: … έως 6,00m

ΔΙΑΣΤΑΣΕΙΣ	ΒΑΡΟΣ ΑΝΑ ΜΕΤΡΟ
25X25X3mm	1.12
30X30X3mm	1.400
35X35X3mm	1.600
40X40X3mm	1.840
40X40X4mm	2.420
50X50X5mm	3.800

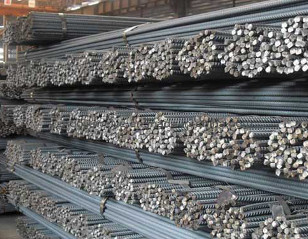

ΜΠΕΤΟΒΕΡΓΕΣ

ΧΑΛΥΒΕΣ ΟΠΛΙΣΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ

Χάλυβας οπλισμού σκυροδέματος κατηγορίας Β500C υψηλής αντοχής και ολκιμότητας, πιστοποιημένος κατά ΕΛΟΤ 1421-3.
Το προϊόν διατίθεται σε ευθύγραμμες ράβδους με διαμέτρους από Φ8 έως Φ50 και μήκη 12 & 14 μέτρα, καθώς και σε ειδικά μήκη κατόπιν παραγγελίας.

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

Πρότυπα / Απαιτήσεις	Όριο Διαρροής Re(N/mm2)	Επιμήκυνση %	Λόγος Ορίου Θραύσης / Όριο Διαρροής Rm/Re	Λόγος πραγμ. / ονομ. τάση διαρροής Re.act/Re.nom	Συνολική Επιμήκυνση στο μεγ. Φορτίο Agt (%)
ΕΛΟΤ 1421-3 B500C	≥500		≥1.15 ≤1.35	≤1.25	≥7.5

ΧΗΜΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Χημική Ανάλυση
Wt % max

C 0.24

P 0.055

S 0.055

N 0.013

Ceq0.52

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Ονομ. Διάμετρος (mm)	Ονομ. Διατομή (mm²)	Ανοχές (%)	Ονομ. Βάρος (kg/m)
8	50.3	±6	0.395
10	78.5	±4.5	0.617
12	113	±4.5	0.888
14	154	±4.5	1.210
16	201	±4.5	1.580
18	254	±4.5	2.000
20	314	±4.5	2.470
22	380	±4.5	2.980
25	491	±4.5	3.850
28	616	±4.5	4.830
32	804	±4.5	6.310
40	1.257	±4.5	9.860
50	1.964	±4.5	15.400

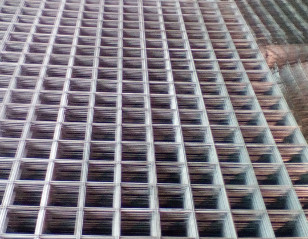

ΔΟΜΙΚΑ ΠΛΕΓΜΑΤΑ

Δομικό πλέγμα για χρήση σε μη φέροντα στοιχεία, από χάλυβα με χαρακτηριστικά κατηγορίας Β500Α κατά ΕΛΟΤ 1421-2 ή B500C κατά ΕΛΟΤ 1421-3.
Πλέγμα σχάρας για χρήση σε τοιχία και δάπεδα, από χάλυβα κατηγορίας B500C κατά ΕΛΟΤ 1421-3 ή από χάλυβα με χαρακτηριστικά κατηγορίας Β500Α κατά ΕΛΟΤ 1421-2.

ΤΥΠΟΙ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΜΙΚΟΥ ΠΛΕΓΜΑΤΟΣ

Ονομασία ΠΛΕΓΜΑΤΟΣ	Διαστάσεις (m)	Διαμήκη σύρματα			Εγκάρσια σύρματα			Βάρος φύλλου (kg)	Φύλλα ανά δέμα (τεμ)	Βάρος ανά δέμα (kg)
Ονομασία ΠΛΕΓΜΑΤΟΣ	Διαστάσεις (m)	Αριθμός	Διάμετρος (mm)	Αποστάσεις (mm)	Αριθμός	Διάμετρος (mm)	Αποστάσεις (mm)	Βάρος φύλλου (kg)	Φύλλα ανά δέμα (τεμ)	Βάρος ανά δέμα (kg)
Ο92	5.00Χ2.15	15	4.2	150	20	4.2	250	12.86	100	1.286
Τ92	5.00Χ2.15	15	4.2	150	32	4.2	156	15.67	100	1.567
Τ131	5.00Χ2.15	15	5.0	150	34	5.0	150	21.5	100	2.150
Τ139	5.00Χ2.15	22	4.2	100	50	4.2	100	23.70	50	1.185
(*)Τ188	5.00Χ2.15	15	6.0	150	32	6.0	156	31.92	50	1.596
Τ196	5.00Χ2.15	22	5.0	100	50	5.0	100	33.50	50	1.675

ΤΥΠΟΙ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΟΜΙΚΟΥ ΠΛΕΓΜΑΤΟΣ ΕΙΔΙΚΩΝ ΔΙΑΣΤΑΣΕΩΝ

Ονομασία ΠΛΕΓΜΑΤΟΣ	Διαστάσεις (m)	Διαμήκη σύρματα			Εγκάρσια σύρματα			Βάρος φύλλου (kg)	Φύλλα ανά δέμα (τεμ)	Βάρος ανά δέμα (kg)
Ονομασία ΠΛΕΓΜΑΤΟΣ	Διαστάσεις (m)	Αριθμός	Διάμετρος (mm)	Αποστάσεις (mm)	Αριθμός	Διάμετρος (mm)	Αποστάσεις (mm)	Βάρος φύλλου (kg)	Φύλλα ανά δέμα (τεμ)	Βάρος ανά δέμα (kg)
Τ92-1.25	5.00Χ1.25	9	4.2	150	32	4.2	150	8.40	60	504
Τ92-1.55	5.00Χ1.55	11	4.2	150	32	4.2	150	11.15	60	669
Τ139-1.25	5.00Χ1.25	13	4.2	100	50	4.2	100	12.60	60	756
Τ139-1.55	5.00Χ1.55	16	4.2	100	50	4.2	100	15.20	60	912

ΤΥΠΟΙ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΛΕΓΜΑΤΟΣ ΣΧΑΡΑΣ

Ονομασία ΠΛΕΓΜΑΤΟΣ	Διαστάσεις (m)	Διαμήκη σύρματα			Εγκάρσια σύρματα			Βάρος φύλλου (kg)	Φύλλα ανά δέμα (τεμ)	Βάρος ανά δέμα (kg)
Ονομασία ΠΛΕΓΜΑΤΟΣ	Διαστάσεις (m)	Αριθμός	Διάμετρος (mm)	Αποστάσεις (mm)	Αριθμός	Διάμετρος (mm)	Αποστάσεις (mm)	Βάρος φύλλου (kg)	Φύλλα ανά δέμα (τεμ)	Βάρος ανά δέμα (kg)
(**)Τ251Ε	3.60Χ2.15	11	8.0	200	18	8.0	200	25.80	50	1.290
Τ251Β	3.60Χ2.15	10	8.0	200	17	8.0	200	28.99	50	1.450
Τ393	3.60Χ2.15	10	10.0	200	17	10.0	200	45.29	30	1.359

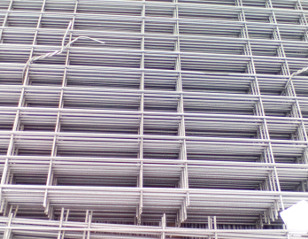

ΥΠΟΣΤΗΛΩΜΑΤΑ

ΜΑΝΔΥΕΣ ΥΠΟΣΤΗΛΩΜΑΤΩΝ ΔΟΚΩΝ & ΤΟΙΧΙΩΝ

Προκατασκευασμένος μανδύας για χρήση σε υποστυλώματα, δοκούς και τοιχία.
Ο χάλυβας οπλισμού είναι κατηγορίας B500C, υψηλής αντοχής και ολκιμότητας, πιστοποιημένος κατά ΕΛΟΤ 1421-3

ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΑΝΔΥΑ

Φ8/100mm
Διαστ. (m)	Βάρος Φύλ. (kg)	Φύλλα/δέμα (τεμ)	Βάρος/δέμα (kg)
0.80Χ3.00	11.5	50	574
1.00Χ3.00	13.8	50	692
1.20Χ3.00	16.2	50	811
1.40X3.00	18.6	50	929
1.60X3.00	21.6	50	1.081
1.80X3.00	24	50	1.200
2.00X3.00	27	50	1.350
2.20X3.00	29.4	50	1.470
2.40X3.00	32.4	30	972
2.60X3.00	34.8	30	1.044
2.80X2.60	32.2	30	966
3.00X2.60	34.3	30	1.029
3.20X2.60	37.3	30	1.089
3.40X2.60	38.4	30	1.152
3.60X2.60	40	30	1.212
3.80X2.60	42.5	30	1.275
4.00X2.60	44.5	30	1.335

Φ10/100mm
Διαστ. (m)	Βάρος Φύλ. (kg)	Φύλλα/δέμα (τεμ)	Βάρος/δέμα (kg)
0.80Χ3.00	16.6	50	830
1.00Χ3.00	20.5	50	1.025
1.20Χ3.00	24.2	50	1.210
1.40X3.00	27.9	50	1.395
1.60X3.00	32.3	50	1.615
1.80X3.00	36	50	1.800
2.00X3.00	40.4	50	2.020
2.20X3.00	44.1	50	2.205
2.40X3.00	48.4	30	1.452
2.60X3.00	52.1	30	1.563
2.80X2.60	48.4	30	1.452
3.00X2.60	51.6	30	1.548
3.20X2.60	54.8	25	1.370
3.40X2.60	58	25	1.450
3.60X2.60	61.2	25	1.530
3.80X2.60	64.4	25	1.610
4.00X2.60	67.6	25	1.690

Φ12/100mm
Διαστ. (m)	Βάρος Φύλ. (kg)	Φύλλα/δέμα (τεμ)	Βάρος/δέμα (kg)
1.20Χ3.00	34	25	849
1.40X3.00	39.3	25	982
1.60X3.00	45.3	25	1.132
1.80X3.00	50.6	25	1.265
2.00X3.00	56.6	25	1.415
2.20X3.00	61.9	20	1.239
2.40X3.00	67.9	20	1.359
2.60X3.00	73.3	20	1.465
2.80X2.60	68.1	20	1.362
3.00X2.60	72.7	20	1.455
3.20X2.60	77.3	16	1.238
3.40X2.60	82	16	1.311
3.60X2.60	86.6	16	1.385
3.80X2.60	91.2	12	1.094
4.00X2.60	95.8	12	1.150

Φ8/125mm
Διαστ. (m)	Βάρος Φύλ. (kg)	Φύλλα/δέμα (τεμ)	Βάρος/δέμα (kg)
0.80Χ3.00	9.6	50	479
1.00Χ3.00	11.5	50	574
1.20Χ3.00	13.4	50	669
1.40X3.00	15.3	50	764
1.60X3.00	17.8	50	892
1.80X3.00	19.7	50	986
2.00X3.00	22.3	50	1.115
2.20X3.00	24.2	50	1.209
2.40X3.00	26.7	30	801
2.60X3.00	28.6	30	858
2.80X2.60	25.6	30	768
3.00X2.60	27.2	30	816

Απόκλιση βάρους ±6%

Φ10/125mm
Διαστ. (m)	Βάρος Φύλ. (kg)	Φύλλα/δέμα (τεμ)	Βάρος/δέμα (kg)
1.00Χ3.00	16.8
1.20Χ3.00	19.8	50	990
1.40X3.00	22.7	50	1.135
1.60X3.00	26.4	50	1.320
1.80X3.00	29.3	50	1.465
2.00X3.00	32.9	50	1.645
2.20X3.00	35.9	50	1.795
2.40X3.00	39.5	30	1.185
2.60X3.00	42.5	30	1.275
2.80X2.60	38	30	1.140
3.00X2.60	40.5	30	1.215

Απόκλιση βάρους ±4,5%

Σημείωση: Κατόπιν συμφωνίας, υπάρχει η δυνατότητα παραγωγής μανδυών ειδικών απαιτήσεων
